L'IMA
se veut comme un objet permettant le rapprochement des peuples arabes et français.
Institut
du Monde Arabe
1987
Jean
Nouvel, G. Lezenes, P. Sorian, J.F. Galmiche, R. Tisnado, Architecture STUDIO
Lieu
: 11 rue des fossés Saint-Bernard- Paris,
Véme arr., Métros
Cardinal Lemoine, Sully-Morland. Date de livraison
: 1987. Maître d'ouvrage : Institut du Monde Arabe. Architectes
: Jean Nouvel, G. Lezenes, P. Sorian, J.F.
Galmiche, R. Tisnado, Architecture STUDIO. Entreprises:
Nord France (G.O.), Baudin Chateauneuf (C.M.) B.E.T.
Structure : SETEC Bâtiment. Programme : Centre culturel.
Superficie : 17000m². Coût : 52 Millions d'€uros.
1-Programme
et Parti architectural
En 1974, la France, en association avec 19 pays arabes, a décidé
l'édification d'un institut du Monde Arabe ayant pour objectif de développer
la connaissance de la langue, de la culture et de la civilisation arabe et
de favoriser ainsi un rapprochement des peuples.
Constitué d'une bibliothèque côté sud, d'un musée
côté nord, d'un restaurant en terrasse supérieure et d'
un auditorium en sous-sol sous la cour, il se développe sur une S.H.O.B.
de 25263 m2 et une S.H.O.N. de 16912 m2.
Le concept des architectes, était d'avoir sur le parvis une façade
principale, qui s'inspirerait du moucharabieh de la culture mauresque : voir
sans être vu, donner envie au visiteur de rentrer dans le bâtiment
à la découverte de la Culture arabe. Le moucharabieh est mécanisé
et contrôlé par ordinateur pour que les ouvertures puissent se
fermer et s'ouvrir suivant l'intensité du soleil, et permettent des
jeux de lumière intérieure en perpétuel changement. Côté

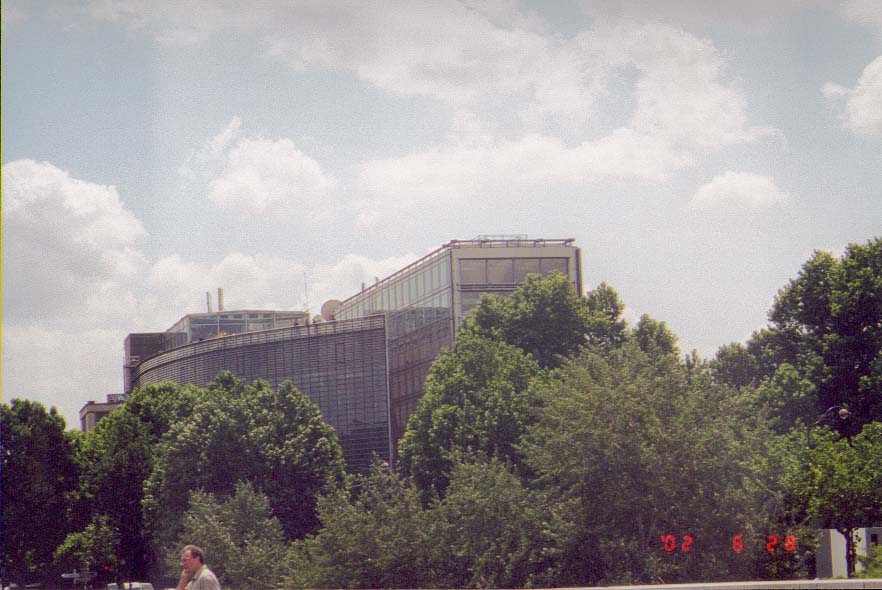

Seine une façade incurvée, à meneau métallique
épousant la courbure du terrain et du trottoir, protège le bâtiment
de la circulation. La faille entre le musée et la bibliothèque
est orientée vers Notre-Dame.
Références
:
AA. Février
1984, p. 23-71
Guide de l'architecture contemporaine, Paris, Barbara-Ann Campbell, Ed. ellipis
Köneman, p 82-87
Guide d'architecture- France 20e siècle, B.Lemoine Ed. Picard, p126-127
http://www.imarabe.org
Photographies
Manuel Sequeira
M5
Manuel Sequeira
.

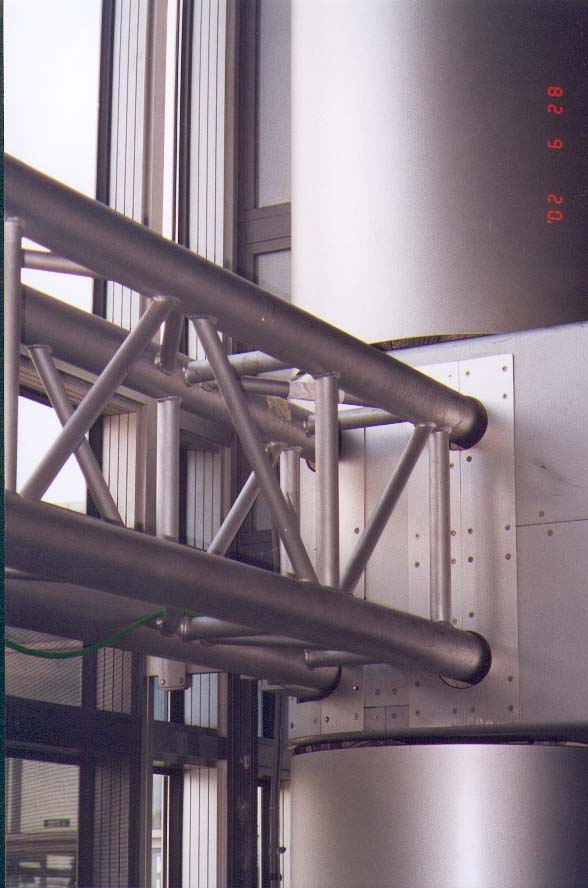

Poutre à treilli, située au niveau de la salle
de conférence.
La
façade inspirée des moucharabiehs, est composée de 30000
diaphragmes.
La tour des livres s'inspire des zigourats.
Une structure qui monte vers le ciel.
Informations
pratiques :
L'Institut est ouvert
tous les jours sauf le lundi, de 10h00 à 18h00.
La bibliothèque
est ouverte tous les jours sauf les dimanche et les lundi, de 13h00 à
20h00.
Information au 01 40 51
38 38.
Photos
ci-contre:
1-

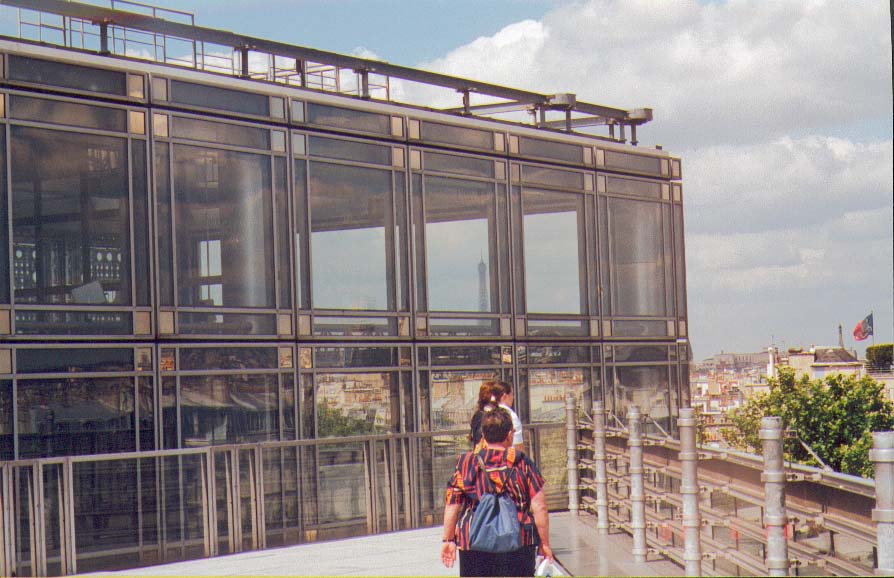

Détail des garde-corps de la terrasse.
2-

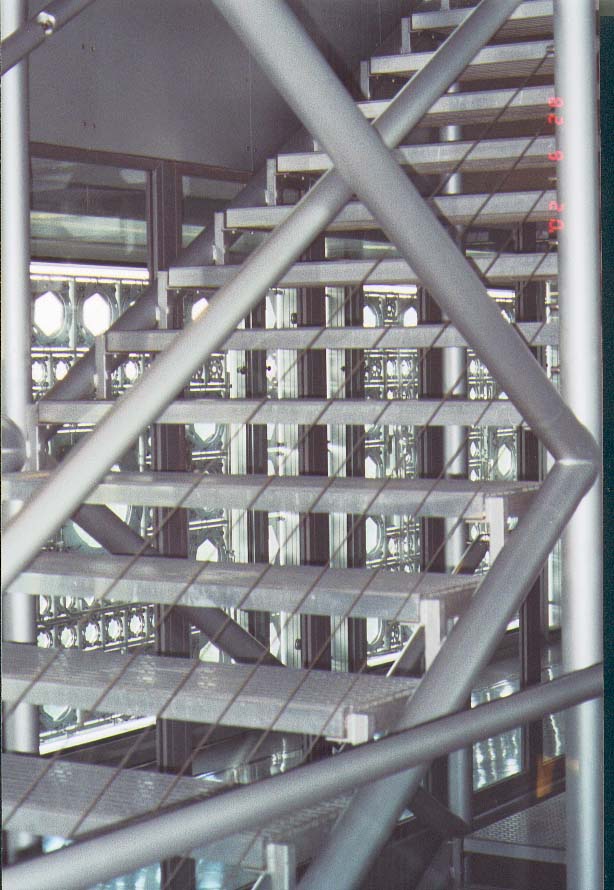

Escalier intérieur. En fond, la façade moucharabieh.
3-

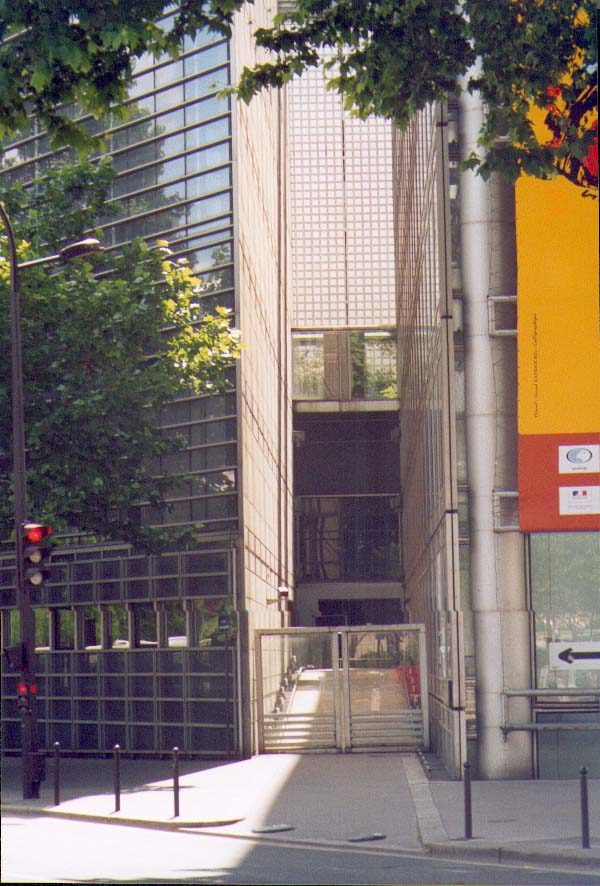

Faille corespondant à l'axe de l'abside de Notre-Dame.
La
terrasse offre un point de vue extraordinaire sur la capitale.
3-Commentaires
Bel ensemble inspiré du high-tech britannique qui, rappelons le, a
lancé Jean Nouvel sur la scène internationale. Le jeu de lumière
de la façade moucharabieh est saisissant. A voir absolument.
2-Aspects
Techniques
L'acheminement des charges verticales vers les fondations est assuré
par une superstructure en acier de 1100 tonnes. Les charges horizontales sont
reprises soit par des croix de Saint-André en acier, soit par des éléments
en béton comme la tour des livres, le mur cimaise nervuré et
le bouclier côté est. Le coût de cette charpente métallique,
comprenant études, fabrication, montage et protection incendie, a été
de 2,42 M€, sur une base de 1984.
Les planchers du musée, en béton avec prédalles, sont
supportés par des poutres PRS en acier espacées de 2,90 mètres.
Les poteaux de hauteur correspondant à un étage, sont interrompus
au niveau de leurs liaisons articulées avec les poutres. Ils sont tubulaires
à section circulaire et de diamètre variant de 219 à
400 mm. Remplis de béton, ils procurent une stabilité au feu
de 1h30. La stabilité horizontale d'une partie du musée est
assurée par le mur cimaise et par le bouclier en béton situé
côté est.
En ce qui concerne les planchers de la bibliothèque, ils sont supportés
par des poutres secondaires type IPE s'appuyant sur des poutres principales
en PRS. Afin d'assurer une stabilité au feu d'1h30, les poutres et
poteaux sont floqués sur 4 cm d'épaisseur. Les charges horizontales
sont reprises par la tour des livres en béton et par des palées
et portiques de stabilité près des circulations verticales.
Les poteaux côté patio descendent jusqu'au deuxième niveau,
et sont repris par des poutres en acier dont la hauteur peut atteindre 2 m.
Ces poutres s'appuient sur des poteaux disposés en retrait et sur une
grande poutre transversale. La façade moucharabieh se compose d'une
grille d'aluminium et de 30000 diaphragmes métalliques, commandés
par des cellules photoélectriques.
