La
villa du XIXème laisse place à une façade moderne et
hi -tech.
Lieu
: 326 rue Saint-Jacques- Paris, Véme arr.,
Métro
Saint-Jacques. Date de livraison : 1993.
Maître d'ouvrage : Georges Maurios . Architecte : Georges
Maurios. Entreprises: BRA (G.O.), Roux (menuiseries), Trespa (panneaux
de façades) B.E.T. Structure : C. Simonnet (ingénieur).
Programme : Logement. Superficie : 130m². Coût :
Inconnu.
1-Programme
et Parti architectural
C'est au-dessus de son agence que l'architecte Georges Maurios a décidé
d'installer son logement en 1988. Laissant les deux premiers niveaux de cette
villa de la fin du XIXème siècle au profit de son atelier d'architecture,
il décida d'agrémenter la bâtisse d'un niveau supplémentaire
réservé à ses appartements. Ainsi, c'est trois années
plus tard, que son propriétaire intègrera les 130 m² «
flambant neuf ».
Pour mener à bien le projet, deux impératifs s'imposaient. D'une
part, l'activité de l'agence ne devait pas cesser pendant le temps
des travaux, y compris lors de la suppression de la toiture, et surtout, le
poids de la surélévation ne devait pas être incompatible
avec la construction ancienne. Des lors, c'est en cherchant un compromis entre
la stabilité et la légèreté que la solution d'une
structure métallique s'est avérée être la plus
efficace.

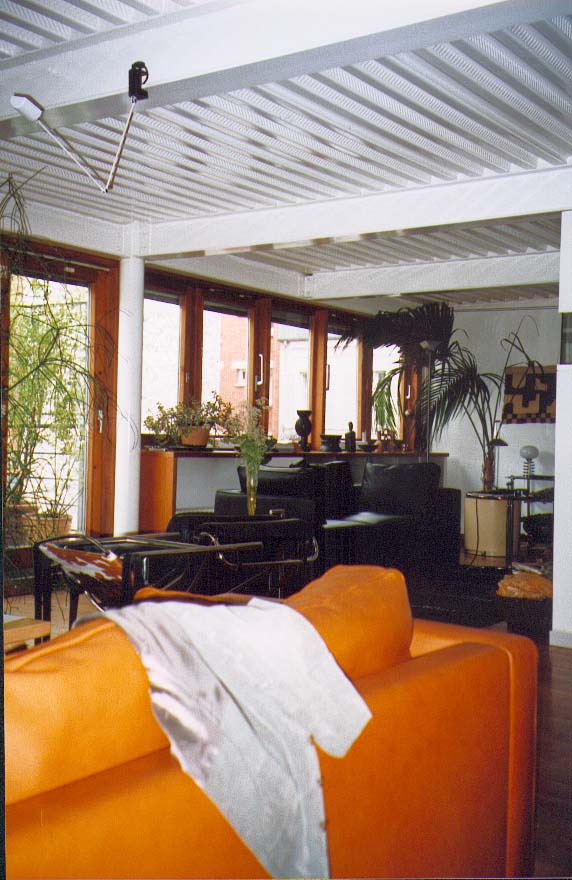

A l'intérieur, l'architecte a fait le choix de laisser la plupart des
matériaux bruts. Ainsi, les bacs collaborants et les poutres sont apparents,
tandis qu'un parquet complète le surfaçage du plancher. Très
attaché à la lumière naturelle, le choix des ouvertures
a été fait de telle sorte que les espaces baignent dans la clarté,
laissant par la même occasion des vues sur les jardins des parcelles
environnantes.
Afin d'apporter davantage de lumière aux deux premiers niveaux, une
verrière longeant l'un des murs mitoyens diffuse une lumière
zénithale à travers un vide dans le plancher supérieur.
Références
:
L'acier pour
construire n°45, juin 1992 p. 52-60
Photographies
Manuel Sequeira
M5
Mannuel Sequeira
Détail
d'accroche de poteau à section circulaire avec un IPE.

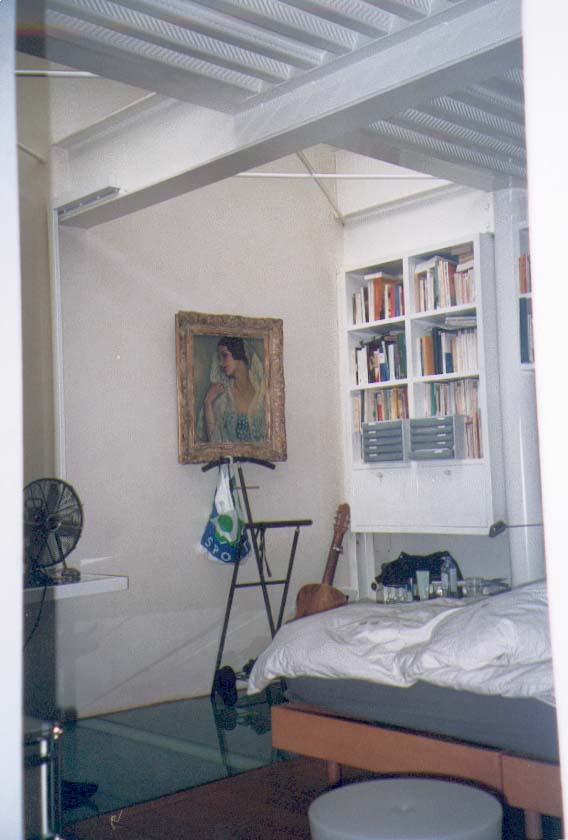

Vue
de la chambre du propriétaire. Un éclairage zénithal
apporte de la lumière à la chambre et aux étages inférieurs
par la partie de plancher en verre.

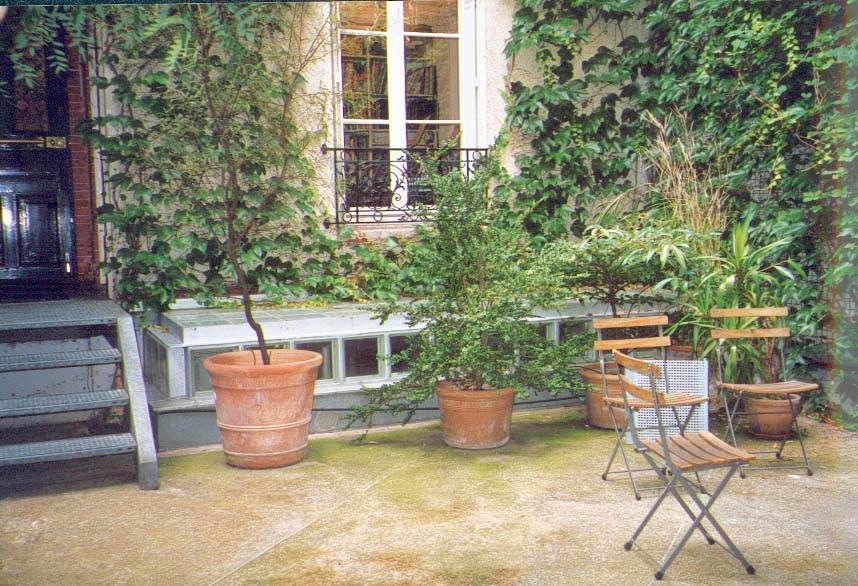

Un
creusement du sol, recouvert de pavés de verre, apporte de la lumière
au sous-sol.
3-Commentaires
La distribution, l'espace intérieur, la coursive et les terrasses sont
ici des lieux qui servent cette habitation avec intelligence. Très
bel ouvrage.
2-Aspects
Techniques
Les travaux de gros oeuvre ont été effectués en 5 phases
: 1-coulage de la dalle-plancher du 3ème niveau formant une couverture
provisoire. 2-démolition de la toiture et arasement des murs périphériques.
3-montage des poteaux. 4-réalisation des planchers supérieurs
à structure métallique. 5-montage de l'escalier et de la passerelle
extérieurs.
Suite à la démolition de la partie haute du pavillon, il a été
posé une poutre de répartition des charges formant un chaînage
au niveau du plancher des combles. Le parquet a été laissé
en place, recouvert d'un film polyane et d'une dalle à poutres noyées
en béton armé léger, afin d'obtenir un gain de poids.
Ainsi, c'est sur cette base que vient s'appuyer la structure métallique
de la surélévation, composée de 5 tubes périphériques
et 3 porteurs en H.
Côté mitoyen, des poutres horizontales s'appuient sur les pignons
incluant les conduits d'évacuation. Les planchers supérieurs
sont constitués d'IPE 360 et de bacs acier collaborants supportant
une dalle de 6 cm.
En raison de l'exiguïté du passage vers la rue Saint-Jacques,
les poteaux tubulaires ont été acheminés en deux tronçons
de 3,50 m, levés à l'aide d'une chèvre comme l'ensemble
de la structure métallique et assemblés sur place. A l'extérieur,
un poteau en acier décollé de la façade supporte les
escaliers et la passerelle.
Afin de réduire l'importance de la charge sur les murs anciens, l'architecte
a opté pour des façades en panneaux de type « Trespa »
de 6 mm. D'une finition aluminium, ils sont fixés sur des tasseaux
par des vis en inox. A l'arrière, un vide d'air de 35 mm et de la mousse
de polyuréthane entre les panneaux de contre-plaqué de 16 mm
assurent l'isolation thermique et phonique.
Au total, la nouvelle construction pèse un peu moins de 30 tonnes dont
8 pour la structure métallique.
